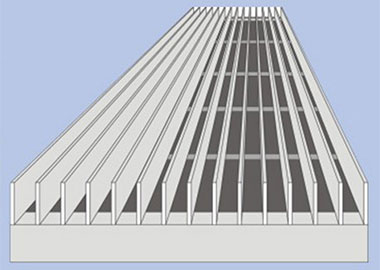

粗格柵

粗格柵主要由粗格柵本體和導軌組成。

粗格柵置于循環水過濾系統的海水進水渠道孔口處，潛孔粗格柵孔口上部直到操作平臺設有基礎護墻，用于攔截大塊的漂浮物。

粗格柵本體由矩形柵條和支撐框架焊接而成，粗格柵為可拆卸的，可以從格柵導槽中下降和提升。粗格柵導軌和支撐角鋼固定在水室墻壁上。粗格柵兩側板上的導向塊與安裝在水室墻壁上的軌道相配合，在安裝時可用起吊梁將其放入水室內就位，靠在粗格柵支撐角鋼上，檢修時可將其從水室中提升出來。

細格柵

細格柵由矩形截面柵條分片焊接制作，并用螺栓聯接在進水渠道墻壁的支撐梁上，其作用是攔截進水中漂浮的垃圾。細格柵以上直到操作平臺之間是水室護墻，細格柵及其支撐梁均可拆卸。
