環形給煤機是火力發電廠圓簡貯煤倉下部使用的大型給煤設備,實現定量給煤。該設備也可用于其它行業,實現散狀物料從簡倉中定量給料。
使用簡倉貯煤充分利用了空間高度,減少了占地面積,解決了煤的防雨貯存,有利于通風,防止自燃,同時避免了環境污染。
環形始煤機由一臺犁煤車、一臺卸煤車、相應的驅動及定位裝置、兩臺卸煤犁及電氣控制系統等組成。工作時,車體沿圓弧軌道行走,犁煤車將簡倉圓周縫隙中的煤均勻地?fù)苈湓诮o煤車上,再由卸煤犁將煤撥到帶式輸送機上。

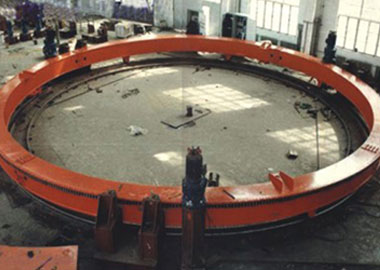

環形給煤機的犁煤車是一圓環柔車體,用均布在底面周?chē)?個車輪支撐在環形軌道上,環形車體外側布置有柱銷,用來傳遞動力。犁煤車上部及底部配有密封裝置,以防止工作過程中粉塵向外擴散。為保證銷齒傳動的嚙合精度,沿車體外緣布置有6個定位輪,以防車體轉動時產生過量的徑向竄動而影響傳動精度。
給煤車也是環形車體,上部是較寬的承煤平臺,平臺頂部襯耐磨鋼板,材質為16Mn.車體下部用8對車輪支撐在兩條同心圓環軌道上。車體外緣同樣配有柱銷,并設有6個定位輪定位。為防止犁煤車?yán)缦碌拿寒a(chǎn)生粉塵向外擴散,沿給煤車內、外圓周分別設有兩圈環形密封罩,使煤流與粉塵被密閉在一個空腔內。
卸煤犁由兩個支座橫跨在給煤車的上方,犁體固定在轉動軸上,通過電動回轉裝置,可驅動其轉動適當角度,帶動型體完成抬起或落下動作。
1、環形給煤機的傳動采用銷齒傳動,具有承載能力大,加工制造簡單,造價低,維修方便等特點。
2、環形給煤機采用三點立式同步驅動,驅動裝置兩側分別配有一對定位輪,整個圓周共有6個定位輪定位,保證了較好的傳動精度。
3、犁煤車及給煤車的環形梁均為箱形結構,其優點是剛度大、變形小、承載能力強,在長期的運轉過程中可以減少永久變形,保證設備的平穩運行。
4、環形給煤機的直徑15米的箱型梁采用分體結構,便于加工、運輸及安裝。
5、犁煤車及給煤車均配有密封裝置,且結構設計比較合理,使粉塵與設備及外界均隔離。
6、卸煤犁的起落采用電動推桿驅動,該裝置布置在機體外側,與煤流隔離。采用電動推桿結構簡單、便于維修且成本較低。
7、卸煤犁的犁體由原平面型體改為弧型犁體,弧型犁體在刮煤時可減小運行中的阻力,克服了以往由于阻力過大造成負載過重的缺點。
